“直PIN检测包装设备”是海克易邦独立自主开发的机器视觉产品,该产品集软件与硬件为一体,将网络变压器的Pin脚平整度、Pin宽、Pin间距、端宽、周期字符等重要指标进行检测。完成检测后,将检测合格的产品自动包装到料带中,将不合格的产品在下料口进行分类剔除,方便后续整改处理。检测系统适用于直PIN尺寸的产品。
设备的主要功能
正位度检测;
字符检测;
NG 回 收 及 分 类;
良品进管;
设备外观示意图
设备采用管装下料,斜坡式;
检测系统采取先检测字符一脚位后由翻转机构将产品旋转180°后检测正位度;
检测完成后良品进管(多管收料),NG进管回收(可分类回收);
设备主要参数(评估参数)
设备名称:检测包装机;
设备效率:3.5~4.0(k/小时)
设备功率:1.0~1.2KW;
气 源:0.4~0.8Mpa;
电 源:220V / 50~60HZ;
正位度精度:±0.025mm;
外型尺寸:800*600*1700(长*宽*高)mm

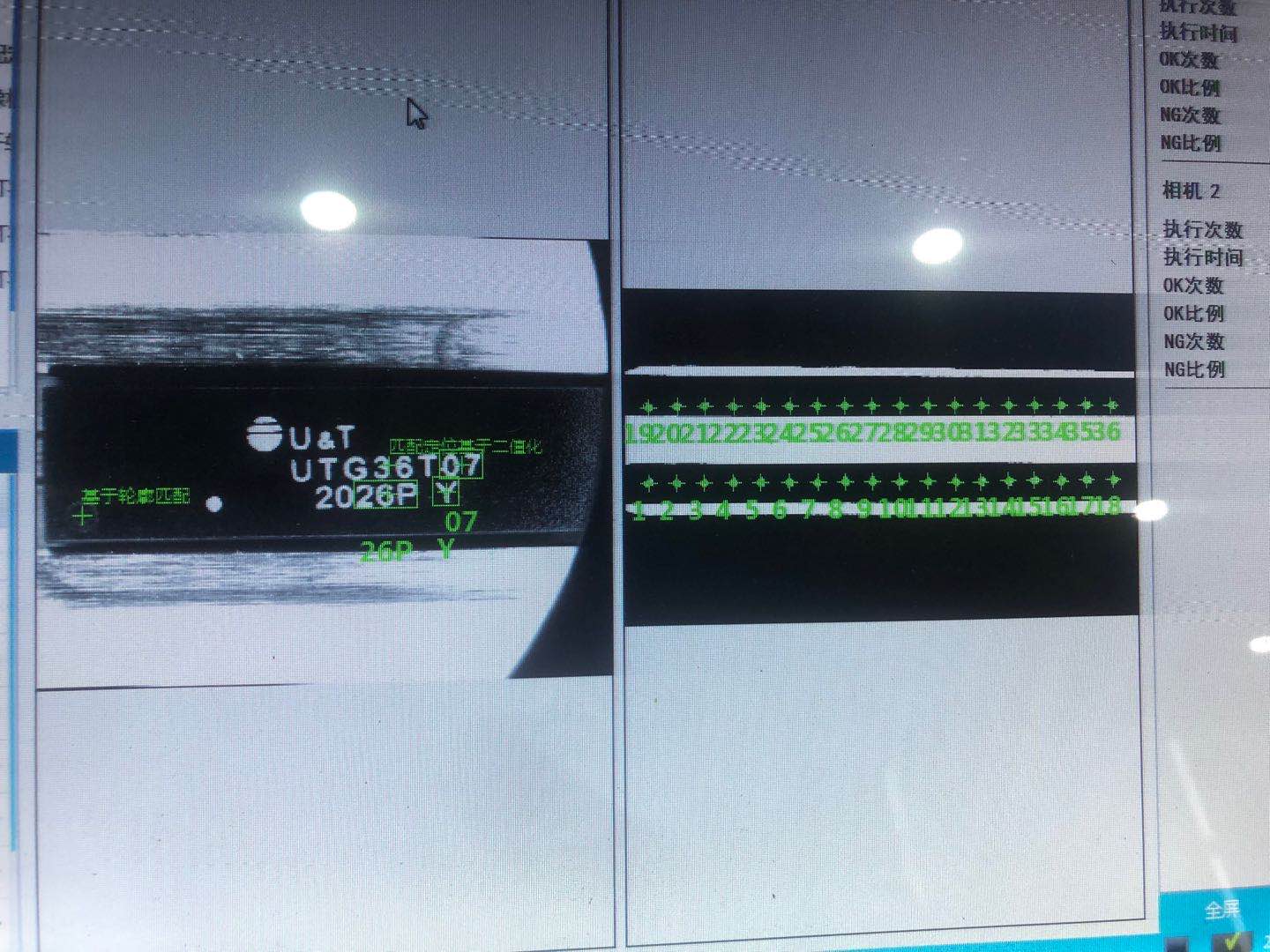

软件界面OK品
 |
