“OPC鼓芯缺陷视觉检测机”“OPC视检机”是西安海克易邦光电科技有限公司独立自主开发的针对“OPC鼓”表面缺陷、异物的检测设备。设备通过CCD摄像头采集拍摄区域图像,运用先进的图像分析处理算法,准确无误的检测出OPC表面的缺陷,对不良品输出控制信号,提高工厂生产效率、确保生产质量。该设备集本公司在机器视觉检测领域多年技术积累,同时结合用户特点及实际需求而推出。设备具有集成度高、操作简便、设置灵活、稳定可靠等特点。适用于检测鼓芯表面缺陷,如:斑点、凹坑、划痕等。

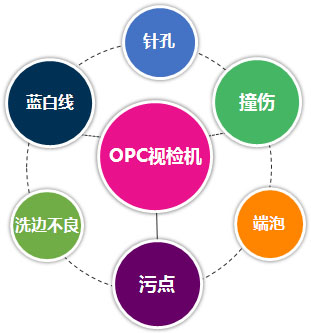

二、检测产品
产品功能 |
产品优势 |
|
- 图形化的功能描述
- 一键选择检测功能
- 软硬件一体化解决方案
- 可定制的检测方法
- 操作简单:点击鼠标即可完成所有操作
- 设置灵活:根据被测物品特点灵活调节参数
- 精度高:检测面积±0.02mm2
- 集成度高:可在同一款软件下测量多种物品
- 效率高:检测速度快>15个/min
- 稳定可靠:当被测物移动也可精准检测指标
|

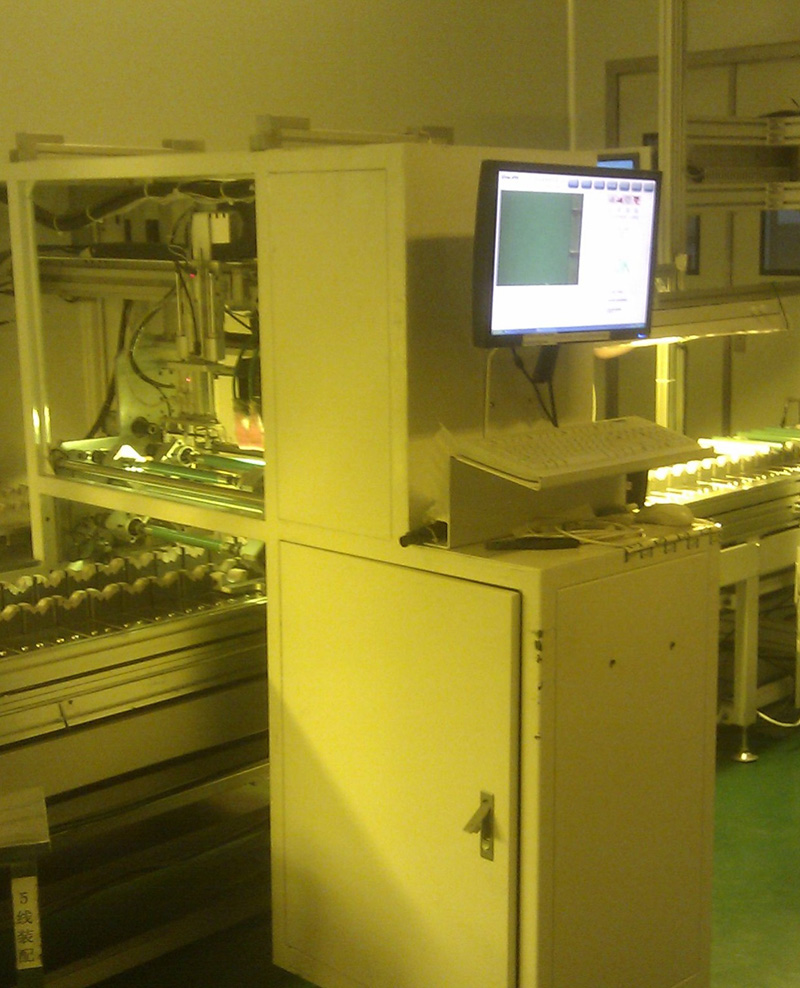

三、设备构成
四、OPC视觉检测系统主要技术特点
1、操作界面清晰明了,简单易行,只需简单设定即可自动执行测量;
2、测量软件及算法完全自主开发,系统针对性强;
3、可灵活设置检测模板、检测范围;
4、可选择局部检测功能,提高测量速度;
5、专业化光源设计,成像清晰均匀,确保测量任务完成;
6、支持多种型号产品的测量、具备产品在线自动搜索等功能;
7、采用高速工业相机,适用于静态或动态生产线检测;
8、安装简单,不影响原生产线工作;结构紧凑,易于操作、维护和扩充。
五、性能指标
1、取像范围 140mm; 2、分辨率 4096像素; 3、检测精度 0.01mm2; 4、镜头类型 F接口型; 5、最高线速度 24KHz; 6、灰度等级 黑白256级灰度(每像素8位),可选择10位; 7、最低照度 黑白0.002Lux; 8、系统功耗 小于300W; 9、工作电源 12~15V; 10、工作环境温度 0~55℃,湿度 5%~95%无凝结。
六、软件界面
通过MVS软件界面进行相机抓图,由于OPC分两段进行检测,分别抓取左、右两部分模板图片。
|
